小间距产品

1、产品介绍

　　该产品为户内高密度LED全彩小间距固装产品。该产品具有独特的竞争优势，模组采用硬连接，不分左右能快速安装；极其便捷的全前后维护方式，支持免钢结构挂墙前安装、直角安装、整箱磁吸安装等多种安装方式，箱体背面自带隐藏式接孔设计，简单美观，解决了超大屏背面进网线和电源线时，需要开孔的难题，使产品在不同应用场景中最大限度的提升客户的体验感和价值。

2、产品特点

　　a) 采用硬连接，安全可靠、方便美观。轻松更换模组。

　　b) 可完全前/后安装。完全前/后维护。

　　c) 采用电源、转接板（HUB）、接收卡三合一设计，维护方便快捷。

　　d) 超轻设计，单箱约为3.5Kg，轻松拿起。

　　e) 箱体落地保护设计；

　　f) 配备新一代真空吸气式前维护工具，避免传统磁吸工具吸力不够导致的磕灯等不良现象。

　　g) 可支持灯板Flash校正数据存储，3840Hz高刷新率，图像更清晰。

　　h) 箱体背面采用隐藏式走线设计，整体更美观。

　　i) 落地装时支持25*25mm,30*30mm,40*40mm,等多个规格尺寸的钢结构。

　　j) 支持座装、背架装、直角，天幕、整箱磁吸等安装方式；

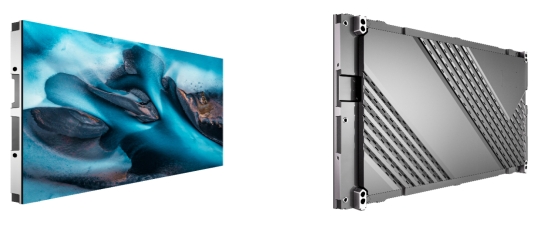

3、产品图片

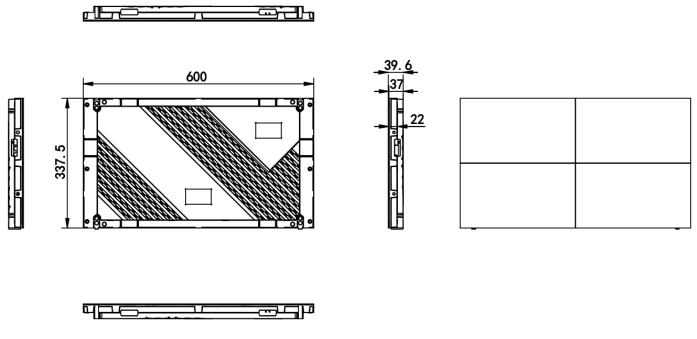

4、产品尺寸结构图

（P1.2、P1.5、P1.8）

P2.5

注意:

1.设计及规格将不定期升级更新，如有更改,将不另行通知。

2. 图表中显示的尺寸值（mm）为近似值。

5、技术参数

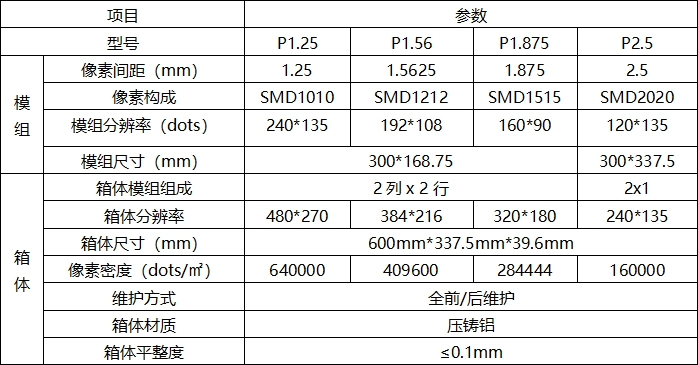

　　5.1机械参数

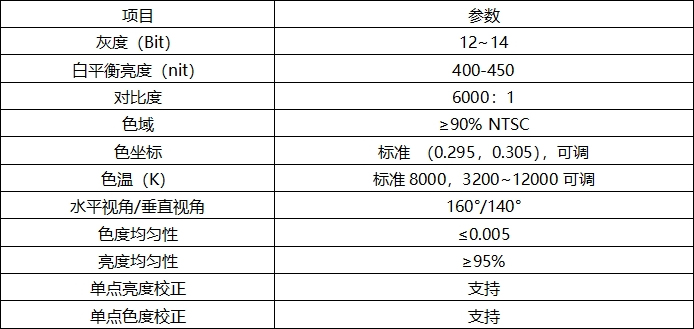

　　5.2光学参数

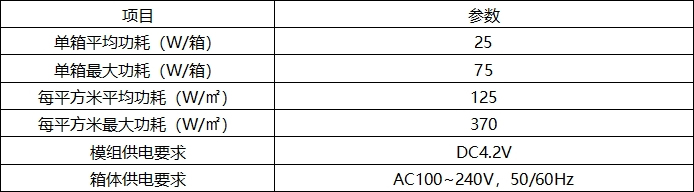

　　5.3电气参数

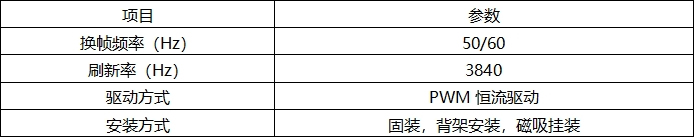

　　5.4系统参数

　　5.5包装参数

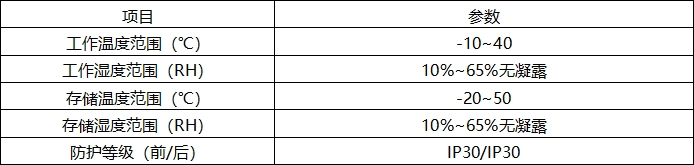

　　5.6环境要求

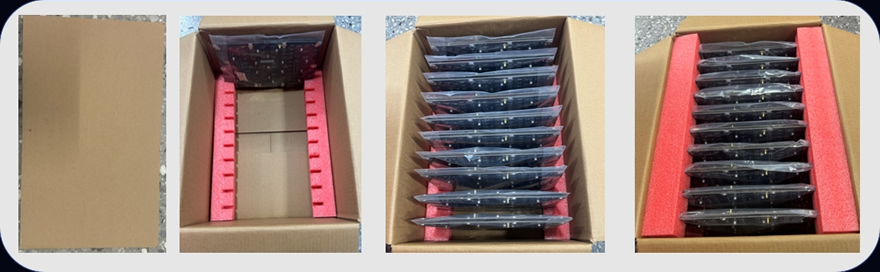

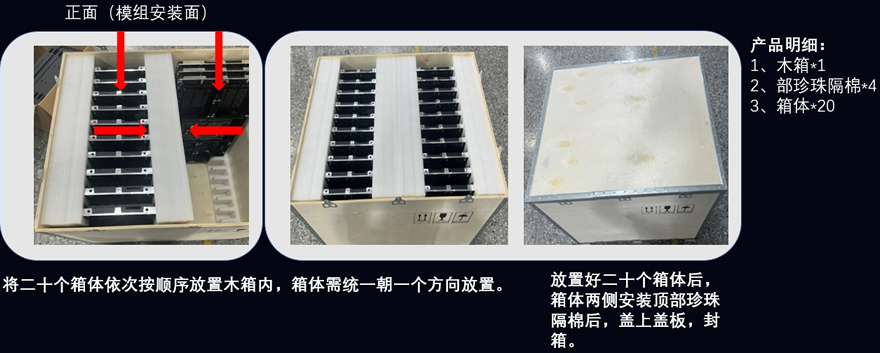

6、模组包装方案

1装20

箱体模组分开包装（1装20）

7、产品使用注意事项

　　工作温度范围

　　环境温度：﹣10℃～40℃；其他温度范围需要增加温控设备；

　　工作过程灯面温度≤60℃，温度超标需要增加温控设备；

　　存储温度范围

　　环境温度：﹣20℃～50℃；超过30℃需要降温处理；超过﹣20℃需要升温处理；

　　工作湿度范围

　　环境湿度：10～65%RH，湿度超标需要对使用环境除湿处理后 才能正常使用；

　　存储湿度范围

　　环境湿度：10～65% RH，湿度超过80% RH需要做除湿处理；

　　超期存放处理

　　产品未开箱存放时间超过一个月或开箱后断电超过48小时，使 用前需经过6小时的老化后才能正常使用。老化方式为：全亮亮 度设置10% 1hrs, 全亮亮度设置30% 1hrs, 全亮亮度设置60 % 2hrs, 全亮亮度设置80% 1hrs, 全亮亮度设置100% 1hrs （亮度逐渐递增老化）；

　　防尘

　　背面IP3X防尘等级。不应暴露在尘埃较多的环境中，比如沙尘较多的户外、室内高尘工作间等，需对显示箱体进行特殊防护；

　　防腐蚀性气体

　　腐蚀性气体在空气中含有盐或酸气的环境中，会造成电子元件的 腐蚀、结晶漏电等现象；

　　防电磁辐射

　　模组不宜安置在电磁辐射、射频辐射超过电场强度5V/m干扰源 的环境中；

　　防静电

　　防止潮湿环境中，静电对电子器件的损坏，同时避免漏电对人体 的伤害；

　　防震

　　显示屏应安装在无强烈震动并且坚固可靠的安装结构上；

　　远离水源

　　箱体未进行防水处理，水导电可使电路短路，导致电路器件损毁， 故需远离水源；

　　人身伤害

　　模组安装的角度和高度需适宜，尖锐的边角需包装，防止强硬外 壳对人体的伤害；

　　安全要求

　　需保证供电系统的稳定性，维持频率、电压、电流谐波的正常水 平，多个LED显示屏箱体拼接时，金属外壳应与LED显示屏安装 的金属框架一起接地，且显示屏整体系统接地电阻应不大于1Ω， 对地漏电流不超过输入电流的５％。抗电强度应满足SJ/T 1114 1-2017 发光二极管（LED）显示屏通用规范 5.7.5的规定；

　　其他

　　产品为室内安装产品，应确认产品的结构稳定以及周边人员的安全；
